Guided Wave Testing (GWT)

Masih mengingat ribetnya menginspeksi pipa yang dipasang jaket insulasi dengan metode ultrasonic testing  konvensional? Harus membuka jaket insulasi terlebih dahulu, baru inspeksi titik per titik dapat dilakukan. Hasil  UT konvensional terbatas hanya pada spot titik – titik yang diinspeksi. Bila pipa yang harus diinspeksi panjang  dan bahkan sangat panjang maka menjadi sangat ribet dan membosankan karena makan waktu yang panjang.

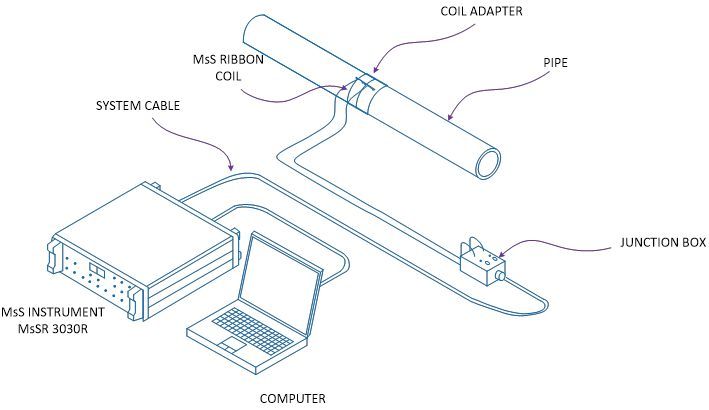

Untuk itu kami menyediakan jasa layanan inspeksi Advance dengan metode Guided Wave Testing (GWT),  yang adalah Long Range Ultrasonic Testing (LRUT) yang menggunakan sensor kumparan pita (ribbon coil  sensor) super tipis yang dipasang (disabukkan) pada pipa, jadi lebih mudah bukan?

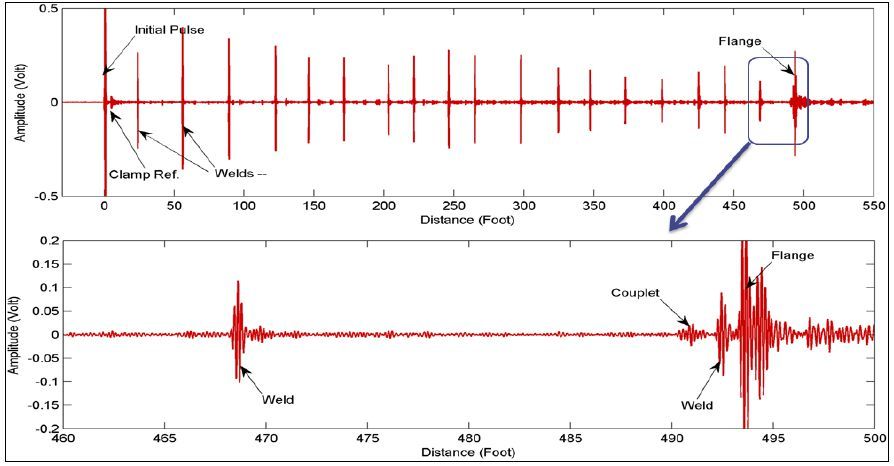

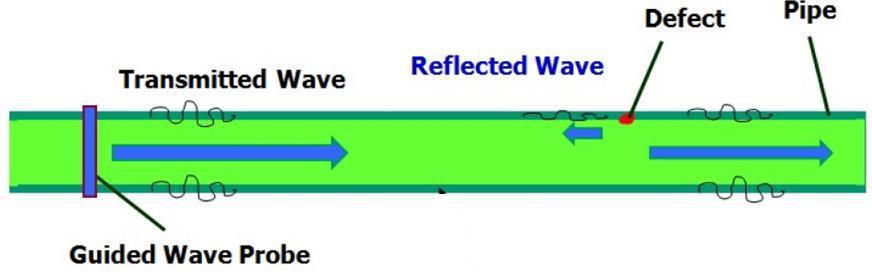

Pasokan arus listrik yang melewati sensor kumparan pita yang kemudian dikonversi menghasilkan gelombang  ultrasonik yang akan merambat melaui dinding pipa yang diperiksa tersebut. Jika gelombang mengalami patah  atau cacat, maka sebagian dari sinyal dipantulkan dan ditangkap oleh sensor. Sensor merekam keseluruhan  luas penampang sepanjang pipa yng diinspeksi.

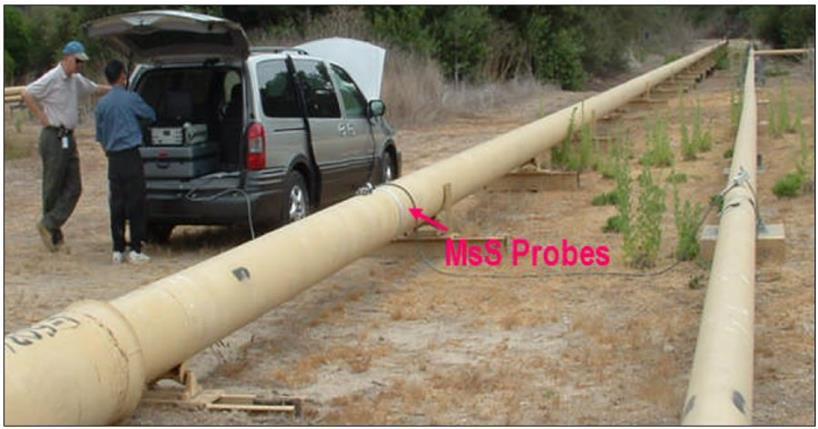

Kami menggunakan sensor magnetostrictive (MsS) karena sangat baik dan diakui secara global untuk inspeksi  pipa yang dapat menjangkau jarak panjang (long range). Sensor MsS dapat dengan mudah memeriksa cacat  yang terletak di pipa yang mengandung fluida, bengkok atau terkubur di bawah tanah maupun beton.

Sistem gelombang terpandu menggunakan probe MsS memiliki banyak kelebihan dibandingkan dengan yang  menggunakan sensor “discrete piezoelectric transducer belts”.


Fitur Sensor Magnetostrictive (MsS):

  • Sensitivitas tinggi (temukan cacat yang memiliki perbedaan hingga 2~3% dari kondisi normal). - Periksa baja karbon dan baja paduan.
  • Periksa Pipa dan Tabung (diameter hingga 40 inch).
  • Periksa ketebalan hingga 1,5 inch.
  • Bekerja untuk aplikasi suhu tinggi (hingga suhu Curie, 770o C dalam baja).
  • Tidak membutuhkan perekat (couplant).

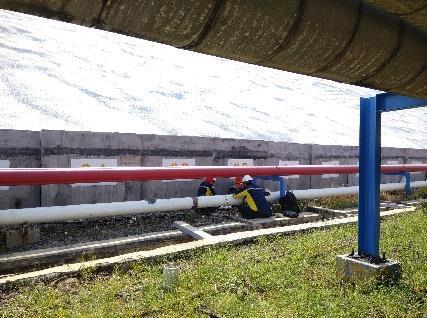

GWT pada pipa tanpa insulasi

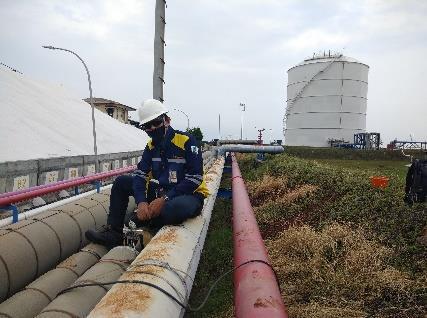

GWT pada pipa terinsulasi

GWT pada pipa didalam terowongan

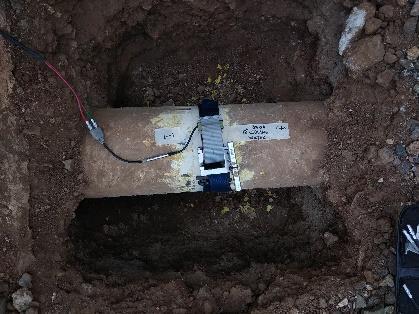

GWT pada pipa dibawah tanah

GWT mengukur persentasi (%) berkurangnya luas penampang/tebal pipa sepanjang pipa yang di inspeksi  dengan kriteria sebagai berikut:

  • Berkurang < 2% : No indication.
  • Berkurang 2 – 4% : Category minor.
  • Berkurang > 5 – 10% : Category medium.

  • Berkurang > 10% : Category mayor.

No indication dan Category Minor tidak perlu dilakukan verifikasi, sedangkan Category Medium dan Mayor  harus dilakukan verifikasi dengan menggunakan metode UT konvensional. Berdasarkan analisis data  verifikasi, Inspector GWT akan merekomendasikan:

  • Interval pemeriksaan GWT berikutnya.
  • Tekanan maksimum operasional yang diperbolehkan dan sisa umur pipa.
  • Repair / ganti pipa.


GWT juga dapat diaplikasikan untuk menginspeksi equipment antara lain:

  • Pipelines and Piping.
  • Plate.
  • Burried rod.
  • Cable.
  • Boiler tube.
  • Condensor tubes.
  • Heat exchanger tubes.
  • Tube angle.
  • And Angle beam.


Untuk mendapatkan penawaran jasa LRUT Guided Wave Testing silahkan Hubungi Kami.
